Τι είναι οι βαλβίδες μπάλας και γιατί είναι απαραίτητες στις θαλάσσιες εφαρμογές
Οι βαλβίδες μπάλας είναι ένας κρίσιμος τύπος θαλάσσιας βαλβίδας που χρησιμοποιείται σε πολλά συστήματα σωληνώσεων σε πλοία και υπεράκτιες δομές. Έχουν σχεδιαστεί για να ελέγχουν τη ροή υγρών και αερίων χρησιμοποιώντας μια περιστρεφόμενη σφαίρα με κεντρική οπή. Όταν ευθυγραμμίζεται με τη ροή, η μπάλα επιτρέπει την πλήρη διέλευση. Όταν περιστρέφεται, απενεργοποιεί εντελώς τη ροή. Χάρη στην απλότητα και την αξιοπιστία τους, οι βαλβίδες θαλάσσιων σφαιρών χρησιμοποιούνται ευρέως στη θαλάσσια βιομηχανία, όπου οι περιορισμοί του διαστήματος και τα πρότυπα ασφαλείας είναι κρίσιμα.
Γιατί η επιλογή της δεξιάς βαλβίδας θαλάσσιας σφαίρας έχει σημασία
Η επιλογή της σωστής βαλβίδας σφαιρών για εφαρμογές θαλάσσιων δεν είναι απλώς θέμα προτίμησης-είναι απαραίτητο για τη διασφάλιση της μακροπρόθεσμης απόδοσης, την ελαχιστοποίηση της συντήρησης και την εκπλήρωση των διεθνών θαλάσσιων προτύπων. Με την άνοδο των φορέων ΥΦΑ, των πλοίων δοχείων και των δεξαμενόπλοιων, οι απαιτήσεις βαλβίδων περιλαμβάνουν τώρα αντίσταση στη θερμοκρασία, σταθερότητα πίεσης και χημική συμβατότητα.
Είτε εργάζεστε με προμηθευτές θαλάσσιων βαλβίδων στην Ασία είτε επιλέγετε από διανομείς της Σιγκαπούρης της Θαλάσσιας Βαλβίδας, η κατανόηση των διαφορετικών τύπων βαλβίδων θαλάσσιων σφαιρών είναι το κλειδί για την αξιοπιστία του συστήματος.

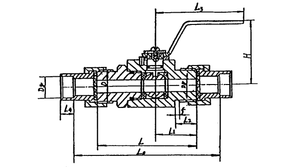

Βασικά εξαρτήματα μέσα σε μια θαλάσσια βαλβίδα μπάλας
Μια τυπική βαλβίδα θαλάσσιας σφαίρας περιλαμβάνει τα ακόλουθα μέρη:
Σώμα βαλβίδας: Περιβάλλει όλα τα εξαρτήματα και αντέχει στο περιβαλλοντικό στρες.
Ball: Μια σφαίρα με μια τρύπα στη μέση που ανοίγει ή μπλοκάρει τη ροή.
Καθίσματα: Δακτυλίδια σφράγισης που συγκρατούν την μπάλα και αποτρέπουν τη διαρροή.
Στέλεχος: Συνδέει την μπάλα με τον ενεργοποιητή ή τη λαβή.
Ενεργοποιητής ή λαβή: Χρησιμοποιείται για την ενεργοποίηση/απενεργοποίηση της βαλβίδας.
Σε βαλβίδες σφαιρών θαλάσσιας ποιότητας, αυτά τα εξαρτήματα είναι συχνά κατασκευασμένα από ανθεκτικά σε διάβρωση υλικά όπως ορείχαλκο, ανοξείδωτο χάλυβα ή ακόμα και ειδικά κράματα για σκληρές εφαρμογές.
Πώς λειτουργούν οι βαλβίδες μπάλας σε θαλάσσια περιβάλλοντα;
Λειτουργικές αρχές βαλβίδων σφαιρών σε πλοία
Η λειτουργία είναι απλή: Όταν η λαβή ή ο ενεργοποιητής γυρίζουν 90 μοίρες, η μπάλα περιστρέφεται. Εάν η οπή ευθυγραμμιστεί με το σωλήνα, το υγρό ρέει ελεύθερα. Μια κάθετη περιστροφή μπλοκάρει τη ροή. Αυτό το αποτελεσματικό σύστημα κλεισίματος καθιστά τις βαλβίδες θαλάσσιων μπάλες ιδανικές για λειτουργίες έκτακτης ανάγκης και απομόνωσης σε πλοία.
Μέθοδοι ενεργοποίησης θαλάσσιων βαλβίδων
Οι βαλβίδες μπάλας μπορούν να ενεργοποιηθούν με διάφορους τρόπους:
Εγχειρίδιο: μοχλός ή χειροποίητο τροχό
Ηλεκτρικό: ενεργοποίηση με κινητήρα, που συχνά παρατηρείται σε απομακρυσμένες βαλβίδες που λειτουργούν
Πνευματικά: ενεργοποιητές με αέρα για ταχύτερη εναλλαγή
Υδραυλικό: συστήματα πίεσης με υγρά, κοινά σε εφαρμογές υψηλής πίεσης
Συγκρίνοντας τις βαλβίδες σφαίρας με μέγεθος διάτρησης και χωρητικότητα ροής
Πλήρεις βαλβίδες θαλάσσιων σφαιρών για μέγιστη ροή
Αυτές οι βαλβίδες έχουν μια υπερμεγέθη μπάλα, έτσι ώστε η οπή έχει το ίδιο μέγεθος με τον αγωγό, μειώνοντας την απώλεια τριβής. Είναι ιδανικά για συστήματα όπου απαιτείται απεριόριστη ροή, όπως η πρόσληψη θαλασσινού νερού ή η μεταφορά καυσίμου.
Τυποποιημένες βαλβίδες μπάλας για ισορροπημένη απόδοση
Ελαφρώς μικρότερο από τον αγωγό, αυτές παρέχουν ισορροπημένη ροή και αποδοτικότητα κόστους. Συχνά χρησιμοποιούνται σε βοηθητικά συστήματα επί των πλοίων φορτίου και των επιβατικών πλοίων.
Μειωμένες βαλβίδες διάτρησης για μη κρίσιμα θαλάσσια συστήματα
Αυτά διαθέτουν ακόμη μικρότερα ανοίγματα, καθιστώντας τα κατάλληλα για τον στραγγαλισμό και τις μη κρίσιμες ροές. Δεν χρησιμοποιείται συνήθως σε εφαρμογές θαλάσσιων υψηλών απαιτήσεων, αλλά εξακολουθεί να είναι βιώσιμη σε ζώνες χαμηλής πίεσης.
Σχέδια βαλβίδων με βάση τη δομή συναρμολόγησης
Κατασκευή βαλβίδων μπάλας ενός τεμαχίου
Αυτά είναι συμπαγή και ανθεκτικά με λιγότερες διαδρομές διαρροής. Ιδανικό για σταθερές εγκαταστάσεις όπου η αξιοπιστία είναι κρίσιμη.
Βαλβίδες διαχωρισμού δύο τεμαχίων για εύκολη συντήρηση
Αυτός ο σχεδιασμός επιτρέπει την εσωτερική επιθεώρηση και συντήρηση, η οποία είναι χρήσιμη στην αγορά της θαλάσσιας βαλβίδας της Κίνας, όπου η δυνατότητα επισκευής αποτιμάται.
Βαλβίδες με κορυφαία εισροή για γρήγορη πρόσβαση
Οι βαλβίδες που επιτρέπουν την πρόσβαση από την κορυφή χωρίς να αφαιρέσουν τη βαλβίδα από τον αγωγό. Χρησιμοποιούνται σε μέρη όπου το χρόνο διακοπής πρέπει να είναι ελάχιστο.
Πλήρως συγκολλημένες βαλβίδες σφαιρών για κρίσιμα συστήματα πλοίων
Οι πλήρως συγκολλημένες βαλβίδες είναι κοινές σε βαλβίδες σφαιρών θαλάσσιας ποιότητας που χρησιμοποιούνται για συστήματα LNG και μεθανόλης λόγω της απόδοσης που είναι ανθεκτικά στη διαρροή.
Κατανόηση διαμορφώσεις θύρας βαλβίδας μπάλας
Βαλβίδες αμφίδρομης σφαίρας για εφαρμογές ενεργοποίησης/απενεργοποίησης
Το πιο συνηθισμένο, με μία είσοδο και μία έξοδο. Βρίσκεται σε σχεδόν όλα τα είδη σκάφους.

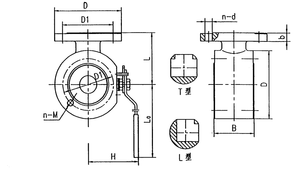

Βαλβίδες τρισδιάστατης σφαίρας για συστήματα εκτροπής ροής
Χρησιμοποιείται για την εκτροπή της ροής μεταξύ δύο διαφορετικών γραμμών. Ευεργετικά στα συστήματα διαχείρισης καυσίμων και καθαρισμού δεξαμενών.
Πολλαπλές βαλβίδες για προηγμένα δίκτυα σωληνώσεων θαλάσσιων σωληνώσεων
Οι βαλβίδες με τέσσερις ή περισσότερες θύρες επιτρέπουν πολύπλοκη κατεύθυνση ροής, που χρησιμοποιούνται συχνά σε συστήματα διαχείρισης νερού.
Εξειδικευμένες βαλβίδες θαλάσσιων σφαιρών για προηγμένη χρήση
Ροή ακριβείας με βαλβίδες V-Port
Αυτά έχουν μια σφαίρα ή κάθισμα σχήματος V που επιτρέπει καλύτερο έλεγχο ροής, καθιστώντας τα ιδανικά για τη διαμόρφωση του στραγγαλισμού και της ροής.
Βαλβίδες τοποθετημένες σε trunnion για συστήματα υψηλής πίεσης
Η μπάλα υποστηρίζεται από τα trunnions και στα δύο άκρα, μειώνοντας τη φθορά του καθίσματος. Ιδανικό για συστήματα μεγάλης διαμέτρου, υψηλής πίεσης σε δεξαμενόπλοια και πλοία LNG.
Βαλβίδες πλωτών σφαιρών για μικρότερα συστήματα σκάφους
Η μπάλα επιπλέει ελαφρώς κατάντη για να διατηρήσει τη στενή σφράγιση. Κοινά σε μικρότερα συστήματα σε παράκτια σκάφη και περιπολικά σκάφη.
Πώς επηρεάζουν η απόδοση των υλικών καθισμάτων βαλβίδας
Το υλικό καθίσματος επηρεάζει το εύρος θερμοκρασίας, την ανοχή πίεσης και τη χημική αντίσταση:
PTFE (Teflon): Χημικά ανθεκτικά και συνήθως χρησιμοποιούνται
Νάιλον: Υψηλότερη αντοχή, κατάλληλη για συστήματα αέρα και νερού
PEEK: πολυμερές υψηλής απόδοσης για ακραίες συνθήκες
Metal: Χρησιμοποιείται σε εφαρμογές ασφαλούς πυρκαγιάς και περιβάλλοντα υψηλής θερμοκρασίας
Οι θαλάσσιες εφαρμογές απαιτούν καθίσματα που μπορούν να χειριστούν τη διάβρωση του αλμυρού νερού, έτσι ώστε οι τύποι βαλβίδων από ανοξείδωτο χάλυβα με PTFE ή PEEK καθίσματα είναι πιο συνηθισμένα.
Μπορούν να χρησιμοποιηθούν βαλβίδες για τον έλεγχο ροής στα πλοία;
Παρόλο που δεν συνιστάται πάντοτε για τον στραγγαλισμό λόγω πιθανής βλάβης του καθίσματος, οι ειδικά σχεδιασμένες βαλβίδες θαλάσσιων σφαιρών V-Port μπορούν να παρέχουν αποτελεσματικό έλεγχο ροής. Αυτά χρησιμοποιούνται σε συστήματα HVAC, συστήματα ψύξης και ορισμένες εργασίες χημικής επεξεργασίας επί του σκάφους.
Επιλέγοντας το σωστό υλικό για βαλβίδες θαλάσσιων μπάλες
Η επιλογή του υλικού επηρεάζει τη μακροζωία, το βάρος και την αντίσταση στη διάβρωση:
Valves Brass Ball: Προσιτές και ανθεκτικές στη διάβρωση, που συχνά χρησιμοποιούνται σε συστήματα πόσιμου νερού
Βαλβίδες από ανοξείδωτο χάλυβα: Καλύτερα για διαβρωτικά περιβάλλοντα όπως συστήματα θαλασσινού νερού
Duplex ή Super Duplex Steel: Χρησιμοποιείται σε υπεράκτιες πλατφόρμες και χημικούς φορείς
Για παράδειγμα, η Univalve προσφέρει βαλβίδες μπάλας προσαρμοσμένες σε αυτές τις συνθήκες, συμμορφώνονται με τα πρότυπα θαλάσσιων βαλβίδων των ΗΠΑ.
Συχνές ερωτήσεις
Ε1: Ποιοι είναι οι 4 κύριοι τύποι βαλβίδων μπάλας;
A1: Πλήρης θύρα, τυποποιημένη θύρα, μειωμένη θύρα και είδη ειδικών όπως V-Port ή Trunnion. Αυτές οι ταξινομήσεις συμβάλλουν στον καθορισμό της χωρητικότητας και της απόδοσης ροής.
Ε2: Οι βαλβίδες θαλάσσιων σφαιρών είναι διαφορετικές από τις βιομηχανικές;
A2: Ναι. Οι βαλβίδες θαλάσσιων σφαιρών πρέπει να πληρούν τα αυστηρότερα πρότυπα για την αντίσταση στη διάβρωση, τους περιορισμούς του χώρου και τις συνθήκες πίεσης που βρίσκονται στη θάλασσα.
Ε3: Μπορώ να χρησιμοποιήσω μια βαλβίδα μπάλας ορείχαλκου στα συστήματα θαλασσινού νερού;
A3: Εξαρτάται από το συγκεκριμένο κράμα, αλλά γενικά οι βαλβίδες από ανοξείδωτο χάλυβα προτιμώνται για το θαλασσινό νερό λόγω της καλύτερης αντοχής στη διάβρωση.
Ε4: Πώς μπορώ να ξέρω αν μια βαλβίδα μπάλας είναι θαλάσσιο βαθμό;
A4: Ελέγξτε την πιστοποίηση της κοινωνίας ταξινόμησης (ABS, DNV, CCS) και βεβαιωθείτε ότι έχει επισημανθεί για εφαρμογές θαλάσσιων βαλβίδων.
Ε5: Ποιο είναι το πλεονέκτημα μιας βαλβίδας μπάλας τοποθετημένης από το trunnion στα πλοία;
A5: Παρέχουν σταθερή λειτουργία υπό υψηλή πίεση και μειώνουν τη φθορά, καθιστώντας τα κατάλληλα για πλοία LPG, LNG και μεθανόλης.
Ε6: Βλασσές πεταλούδων είναι καλύτερες από τις βαλβίδες σφαιρών για πλοία;
A6: Οι βαλβίδες πεταλούδας που χρησιμοποιούνται στα πλοία είναι πιο συμπαγείς και ελαφρές, κατάλληλες για συστήματα περιορισμένου στο διάστημα, αλλά οι θαλάσσιες βαλβίδες μπάλες παρέχουν καλύτερη σφράγιση σε περιβάλλοντα υψηλής πίεσης.
Ε7: Πού μπορώ να βρω αξιόπιστους προμηθευτές θαλάσσιων βαλβίδων;
A7: Οι εταιρείες όπως η Univalve είναι εγκατεστημένοι προμηθευτές θαλάσσιων βαλβίδων που προσφέρουν πιστοποιημένα προϊόντα θαλάσσιων βαλβίδων για παγκόσμιες αγορές, συμπεριλαμβανομένων θαλάσσιων βαλβίδων ΗΠΑ και θαλάσσιας βαλβίδας Σιγκαπούρη.
Είτε πρόκειται για χημικά συστήματα υψηλής πίεσης είτε για απλές γραμμές γλυκού νερού, η επιλογή της σωστής βαλβίδας θαλάσσιας σφαίρας είναι απαραίτητη. Με την αυξανόμενη πολυπλοκότητα των θαλάσσιων συστημάτων, γνωρίζοντας τους τύπους θαλάσσιων βαλβίδων και την προμήθεια από έμπειρους κατασκευαστές όπως η Shanghai Univalve Marine Equipment Co., Ltd. εξασφαλίζει την ασφάλεια και την αποδοτικότητα του σκάφους σας. Από τις βαλβίδες απομακρυσμένης λειτουργίας έως τις βαλβίδες από ανοξείδωτο χάλυβα, η σωστή επιλογή ξεκινά με τη σωστή γνώση.
