Ελέγξτε τις βαλβίδες: τύποι, σκοπός και λειτουργία

Αναρωτηθήκατε ποτέ τι ήσυχα κρατά το ρευστό να σπεύσει προς τα πίσω; Μια βαλβίδα ελέγχου. Σταματάει πίσω τη ροή για να προστατεύσει τις αντλίες και να κόψει δαπανηρή ζημιά. Τα σχέδια μη-slam 'Silent ' επίσης δαμάσκουν το σφυρί νερού. Σε αυτήν την ανάρτηση, θα μάθετε βαλβίδες ελέγχου : τύποι, σκοπός και λειτουργία - και πώς να επιλέξετε το σωστό.

Τι είναι μια βαλβίδα ελέγχου; (Μη βαλβίδα μη απογόνου / μονής κατεύθυνσης)

Μια βαλβίδα ελέγχου είναι μια αυτο-ενεργοποίηση συσκευής. Αφήνει τη ροή να κινείται με έναν τρόπο, μπλοκάρει το αντίστροφο. Ανοίγει κάτω από την πίεση προς τα εμπρός και στη συνέχεια κλείνει μόλις πέσει η πίεση ή αναστρέφεται. Οι αντλίες παραμένουν ασφαλείς, οι διαρροές συρρικνώνονται, η απώλεια ενέργειας πέφτει. Σιωπηλά ή μη-άλατα στυλ περιορίζουν το σοκ.

Ο 'Unsung Hero ' IDEA : Tiny Part, Big Job. Διατηρεί τα συστήματα ηρεμία, οι προϋπολογισμοί υγιείς.

Όπου το βλέπουμε περισσότερο

• Διανομή νερού και υδραυλικές εγκαταστάσεις, συμπεριλαμβανομένης της υψηλής προσφοράς.

• Γραμμές βιομηχανικών διεργασιών, χημικά και O & G.

• Δίκτυα παραγωγής ενέργειας και βρόχοι λέβητα.

Θαλάσσιο πλαίσιο: Η Univalve προμηθεύει λύσεις θαλάσσιων βαλβίδων για συστήματα πλοίων. Μια βαλβίδα πεταλούδας χειρίζεται συχνά την απομόνωση, μια βαλβίδα ελέγχου εμποδίζει την πίσω ροή στον ίδιο βρόχο.

Ανατομία: Τα τέσσερα βασικά μέρη μιας βαλβίδας ελέγχου

Λεπτομέρειες πηγής σχετικά με τα βασικά στοιχεία.

Βασικοί όροι για τις βαλβίδες ελέγχου: Τύποι, χρήσεις και λειτουργικότητα

• Πίεση ρωγμών : Ελάχιστη ανάντη ώθηση που απαιτείται για να ανοίξει. Το μέγεθος του σε κανονικό κεφάλι? Αποφύγετε το Flutter.

• Πτώση πίεσης : Κόστος ενέργειας σε όλη τη βαλβίδα. Τα στυλ Swing and Tilting Tilting συχνά τρέχουν χαμηλή ΔΡ.

• Μη-Σλάμ / Σιωπηλό : κλείσιμο με άνοιξη για ήσυχο, γρήγορο κλείσιμο. Κόβει τον κίνδυνο αύξησης.

• Water Hammer : σοκ από ξαφνική στάση. Βοήθεια σιωπηλών σχεδίων.

Γωνία υλικού: σκληρά υγρά ή θάλασσα; Μια βαλβίδα από ανοξείδωτο χάλυβα αντιστέκεται στη διάβρωση, ενώ μια βαλβίδα ελέγχου προστατεύει το ζευγάρι γραμμής -καλής ζεύξης για την Univalve Marine Service.

Γιατί να ελέγξετε τις βαλβίδες (ασφάλεια, αξιοπιστία, συμμόρφωση)

Η αντίστροφη ροή βλάπτει τα εργαλεία. Μπορεί να περιστρέφει τις αντλίες προς τα πίσω, τις συνδέσεις Snap, τις σφραγίδες ναυαγίου. Μια βαλβίδα ελέγχου κλείνει εγκαίρως, διατηρεί τη ροή με έναν τρόπο, εξοικονομεί χρήματα, κόβει τα απόβλητα. Τα σιωπηλά σχέδια μαλακώνουν σοκ, χαμηλότερο θόρυβο σε σφιχτά συστήματα.

Γρήγορες νίκες: Τι αποτρέπει μια βαλβίδα ελέγχου

Σταγώσεις downtime, η ζωή του ενεργητικού αυξάνεται

• Λιγότερες στάσεις έκτακτης ανάγκης, λιγότερες ανταλλαγές σφραγίδων

• Τα έδρανα διαρκούν περισσότερο, οι άξονες παραμένουν ευθεία

• Λιγότερο φλυαρία, λιγότερες κλήσεις κατά τη διάρκεια των νυχτών




Όπου λάμπουν οι σιωπηλές βαλβίδες ελέγχου

• Υψηλές ανελκυστήρες, μακρά κατακόρυφα δίκτυα

• Δημοτικοί και Βιομηχανικοί αντλημένοι

• Βρόχοι τροφοδοσίας λέβητα, κυκλώματα παγωμένου και ζεστού νερού

• Υπηρεσίες πλοίων σε θαλάσσιο καθήκον. Οι γραμμές ΥΦΑ ή μεθανόλης χρησιμοποιούν στυλ μη SLAM για απαλό κλείσιμο

Ελέγξτε τους τύπους βαλβίδων (πλήρης οδηγός για να ελέγξετε τους τύπους βαλβίδων, τις χρήσεις και τη λειτουργικότητα)

Κάθε κάρτα κάτω καλύπτει τον μηχανισμό, τα πλεονεκτήματα, τις συμβιβασμούς, τις χρήσεις, τα στοιχεία επιλογής.

Στοιχεία επιλογής στο At-A-Glance

Βαλβίδα ελέγχου Swing (πτώση χαμηλής πίεσης, μεγάλες διαμέτρους)

• Μηχανισμός : Ο αρθρωτός δίσκος κουνιέται καθαρά κάτω από τη ροή προς τα εμπρός, επιστρέφει στην αναστροφή

• Πλεονεκτήματα : Απλή κατασκευή, λίγα μέρη, εύκολη εξυπηρέτηση, πτώση χαμηλής πίεσης

• Συμβάσεις : ασθενέστερη σφραγίδα από τα στυλ ανύψωσης, δεν είναι ιδανικά για παλμό

• Τυπικές χρήσεις : Διανομή νερού και λυμάτων

• Συναντήσεις επιλογής : ευνοούν μεγάλα μεγέθη σωλήνων και χαμηλή απώλεια κεφαλής. Προσθέστε μοχλό ή άνοιξη εάν αυξάνεται ο κίνδυνος αντιστροφής

Βαλβίδα ελέγχου ανύψωσης ή εμβόλου (σφράγιση υψηλής πίεσης, δίσκος καθοδηγούμενου)

• Μηχανισμός : Ο δίσκος ή το έμβολο ανυψώνεται κατακόρυφα από το κάθισμα. Η καθοδηγούμενη κίνηση διατηρεί την ευθυγράμμιση

• Πλεονεκτήματα : Στερεό κλείσιμο σε υψηλή πίεση και ταχύτητα

• Συμπλήξεις : υψηλότερη αντίσταση από την ταλάντευση. Οι οριζόντιες σωληνώσεις προτιμούν

• Τυπικές χρήσεις : Ποδηλότης λέβητα, ατμός, μετάδοση πετρελαίου

• Συναντήσεις επιλογής : Επιλέξτε για σκληρούς φακέλους πίεσης. Σχεδιάστε οριζόντια εγκατάσταση

Βαλβίδα ελέγχου μπάλας (αυτοκαθαρισμός, φιλική προς τα συντρίμμια)

• Μηχανισμός : Μια σφαιρική σφαίρα μετακινείται πάνω και έξω από το κάθισμα. Επιστροφές επιλογών επιλογής ελατηρίου

• Πλεονεκτήματα : απλή, ισχυρή, χαμηλή εξυπηρέτηση. Η κυλιόμενη σφαίρα σαρώνει τα συντρίμμια από το κάθισμα

• Συμβάσεις : Οι οριζόντιες διαδρομές χρειάζονται backpressure ή ένα ελατήριο για να εξασφαλίσουν το κλείσιμο

• Τυπικές χρήσεις : κατακόρυφες ανελκυστήρες, πολτό, λύματα, λύματα, γραμμές με στερεά

• ΣΥΝΕΧΕΙΑ ΕΠΙΛΟΓΗΣ : Πηγαίνετε κατακόρυφα όταν είναι δυνατόν. Προσθέστε ελατήριο για οριζόντιες διατάξεις

Ενσωματωμένη βαλβίδα ελέγχου με ελατήριο, σιωπηλός ή ακροφυσίου (μη-SLAM)

• Μηχανισμός : Η άνοιξη οδηγεί το δίσκο που έκλεισε πριν από την αντιστροφή. κοντό καθοδηγούμενο εγκεφαλικό επεισόδιο

• Πλεονεκτήματα : Γρήγορη, ήσυχο κλείσιμο. Ισχυρή επιδιόρθωση για σφυρί νερού σε αντλημένη υπηρεσία

• Συμπλήξεις : Ο δίσκος κάθεται στο ρεύμα. απώλεια κεφαλής λίγο υψηλότερη από την ταλάντευση

• Τυπικές χρήσεις : Πόσιμη τροφοδοσία, υδρονικά βρόχους, καθαρή διαδικασία, εκκένωση αντλίας

• Συναντήσεις επιλογής : Επιλέξτε όπου ισχύουν όρια θορύβου. Μέγεθος για ράμπα αντλίας και ταχύτητα στόχου

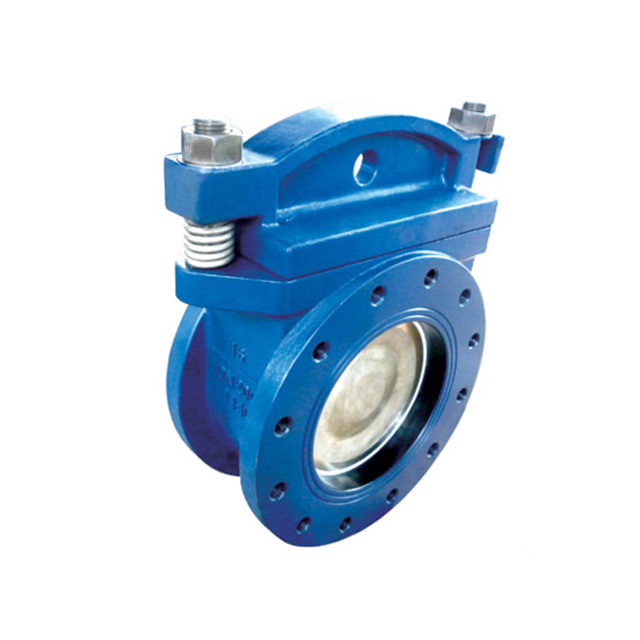

Βαλβίδα ελέγχου κλίσης-δίσκου (πτώση χαμηλής πίεσης, ρυθμοί μεταβλητής ροής)

• Μηχανισμός : Δίσκοι στροφών κοντά στο κέντρο. η ροή περνά πάνω και κάτω. Το κλείσιμο παραμένει ομαλή

• Πλεονεκτήματα : Σταθερό υπό μεταβαλλόμενη ροή. χαμηλή πτώση με κανονικούς ρυθμούς. μειωμένος κίνδυνος SLAM

• Συμβάσεις : Απώλεια πίεσης παρακολούθησης σε πολύ υψηλή ταχύτητα

• Τυπικές χρήσεις : σταθμές ηλεκτροπαραγωγής, πετροχημικά πλέγματα νερού υψηλής ροής

• Επιλογή : Στόχος για τους κύκλους ευρείας λειτουργίας και τα μακρά τερματοφύλακα. Επιβεβαιώστε την απώλεια σε αιχμή του φορτίου

Βαλβίδα ελέγχου Y-Pattern (εξορθολογισμένη, χαμηλότερη αναταραχή)

• Μηχανισμός : Το γωνιακό σώμα σχηματίζει ένα y. Τα εσωτερικά ταξιδεύουν σε ένα γωνιακό μονοπάτι

• Πλεονεκτήματα : Παλαιότερο πέρασμα, μειωμένη αναταραχή και φθορά

• Συμπλήξεις : Επιβεβαίωση μεγέθους για προγραμματισμένη ζώνη ταχύτητας

• Τυπικές χρήσεις : ατμός, νερό, γραμμές αερίου που χρειάζονται σταθερή ροή

• Συναντήσεις επιλογής : Χρήση όταν ποικίλλουν τόσο η πίεση όσο και η ροή. ζευγάρι σε dashpots εάν η αναστροφή γίνει σοβαρή

Βαλβίδα ελέγχου πλακιδίων ή διπλής πλάκας (συμπαγής, εξοικονόμηση χώρου)

• Μηχανισμός : Δύο μισοί δίσκοι διπλώνουν σε κεντρικό άξονα. Οι πλάκες καταρρέουν γρήγορα στην αντιστροφή

• Πλεονεκτήματα : Μικρή, ελαφριά, εύκολη εφαρμογή μεταξύ φλάντζες. Το σύντομο ταξίδι μειώνει τον θόρυβο

• Συμβάσεις : Επαληθεύστε τη σφράγιση κάτω από πολύ χαμηλή διαφορική πίεση

• Τυπικές χρήσεις : HVAC, πυροπροστασία, μεταχειρίσματα όπου ο χώρος παραμένει σφιχτό

• ΣΥΝΕΧΕΙΑ ΕΠΙΛΟΓΗΣ : Ελέγξτε το πρότυπο φλάντζας και το πρόσωπο με πρόσωπο. Στόχοι Compact Εγκαταστάσεις όπου βοηθά το γρήγορο κλείσιμο

Ελέγξτε τη λειτουργικότητα της βαλβίδας (πώς λειτουργούν οι βαλβίδες ελέγχου σε πραγματικά συστήματα)

Άνοιγμα και κλείσιμο: πίεση και πίεση ρωγμών

Μια βαλβίδα ελέγχου ανοίγει μια φορά ανάντη πίεση χτυπά προς τα κάτω και δύναμη ελατηρίου. Κλείνει όταν η ροή επιβραδύνει ή αντιστρέφει. Επιλέξτε πίεση ρωγμών για να ταιριάζει με το σύστημα. Το σύστημα πτώσης χαμηλής πίεσης χρειάζεται χαμηλή τιμή για το εύκολο άνοιγμα. Ο βρόχος πτώσης υψηλής πίεσης χρειάζεται υψηλότερη τιμή για να σταματήσει το chatter.

Γρήγορος οδηγός

• Συστήματα βαρύτητας ή χαμηλής ανύψωσης: χαμηλή πίεση ρωγμών για εύκολες εκκινήσεις

• PLUMED SERVICE: Μεσαία ρύθμιση για σταθερή διαδρομή

• Υπηρεσία υψηλής πίεσης: Υψηλότερη ρύθμιση για σταθερά καθίσματα

Κατεύθυνση ροής, καθίσματα και σφράγιση

Η ροή κινείται με έναν τρόπο. Ο δίσκος, η μπάλα ή το έμβολο ανυψώνεται από το κάθισμα. Η αντίστροφη ροή ωθεί το στοιχείο στο κάθισμα. Ένα ελατήριο επιταχύνει το κλείσιμο. Ένα καλό κάθισμα δίνει σφιχτό κλείσιμο και λιγότερη φθορά. Αυτή είναι η λειτουργικότητα της βαλβίδας ελέγχου πυρήνα μέσα στις βαλβίδες ελέγχου: Τύποι, σκοπός και λειτουργία.

Κανόνες προσανατολισμού και εγκατάστασης

• Έλεγχοι μπάλας: Η κατακόρυφη λειτουργία λειτουργεί καλύτερα. Η οριζόντια διαδρομή χρειάζεται backpressure ή ελατήριο για κλείσιμο

• Έλεγχοι ανύψωσης ή εμβόλου: Οριζόντια εκτέλεση προτιμώνται για ευθυγράμμιση και καθαρή καθίσματα

• Straight Pipe: Κρατήστε αρκετές διαμέτρους σωλήνων πριν από τους κυκλοφορητές, τους αγκώνες, τα μπλουζάκια, τα φίλτρα. Λιγότερη αναταραχή, λιγότερη κουβέντα δίσκου, καλύτερη ζωή

Λίστα ελέγχου τοποθέτησης

• Μακριά από αιχμές εκκένωσης αντλίας

• Δωμάτιο για πρόσβαση υπηρεσιών

• Φίλτρο πριν από μια βαλβίδα ποδιού σε μια γραμμή αναρρόφησης

Σφυρί νερού, slam και θόρυβος

Το Slam προέρχεται από ταχεία αναστροφή και καθυστερημένο κλείσιμο. Οι σιωπηλές ή μη Slam ελέγχους κλείνουν γρήγορα και κόβουν τις κύμα. Ένα υδραυλικό αποσβεστήρα ή μια κίνηση μαξιλάρια dashpot κοντά στο κάθισμα. Οι αντλίες μεταβλητής ταχύτητας χαμηλότερες εκκίνηση και διακοπή σοκ.

Πώς να επιλέξετε τη σωστή βαλβίδα ελέγχου (Οδηγός επιλογής βήμα προς βήμα)

Κριτήρια επιλογής για βαλβίδες ελέγχου: Τύποι, χρήσεις και λειτουργικότητα

Βήμα 1. Καθορίστε τη δουλειά

• Ρυθμός ροής και προφίλ πίεσης

• Συμβάντα κινδύνου και τερματισμού λειτουργίας backflow

• Τύπος και θερμοκρασία υγρού, προσαρμογή υλικού

Βήμα 2. Ρυθμίστε την πίεση ρωγμών

• Σύστημα πτώσης χαμηλής πίεσης → χαμηλή πίεση ρωγμών για εύκολο άνοιγμα

• Υπηρεσία υψηλής πίεσης → Υψηλότερη ρύθμιση για σταθερή σφράγιση και σταθερό ταξίδι

Βήμα 3. Διάταξη σχεδίου

• Προσανατολισμός: κάθετη ή οριζόντια

• Όρια διαστήματος: πρόσωπο με πρόσωπο, βάρος, πρόσβαση

• Κανόνες θορύβου κοντά σε δωμάτια ή καταστρώματα

Βήμα 4. Μέγεθος για να σταματήσετε τη συνομιλία

• Αποφύγετε το υπερμεγέθη. Κρατήστε το δίσκο σταθερό σε κανονική ροή

• Στόχος σταθερή ανοικτή θέση. Χωρίς πτερυγισμό, χωρίς επαναλαμβανόμενη ποδηλασία

Βήμα 5. Στόχοι αξιοπιστίας

• Παράθυρα συντήρησης, ανταλλακτικά, εργαλεία εξυπηρέτησης

• Κωδικούς ή εγκρίσεις για τον ιστότοπο




Πληκτρολογήστε μήτρα καθήκοντος

Πότε να επιλέξετε μη SLAM ή σιωπηλές βαλβίδες ελέγχου

• Συχνές εκκινήσεις και σταματά στη γραμμή της αντλίας

• Μεγάλη ανύψωση αλλάζει σε όλο τον βρόχο

• Μεγάλη κατακόρυφη ενότητα σε υψηλή προσφορά

• Σταθμοί όπου οι άνθρωποι εργάζονται κοντά

• Χρησιμοποιήστε ένα υδραυλικό αποσβεστήρα ή dashpot για επιπλέον μαξιλάρι κοντά σε κλειστή θέση

• Ζευγάρι σε αντλίες μεταβλητής ταχύτητας. χαμηλότερη εκκίνηση και διακοπή σοκ

Υλικά για βαλβίδες ελέγχου (συμβατότητα και ανθεκτικότητα)

Η επιλογή υλικού οδηγεί τη ζωή, την ασφάλεια, το κόστος. Ταιριάζουμε με τα μέσα, τη θερμοκρασία, την πίεση, τον κίνδυνο διάβρωσης.

Γρήγορος οδηγός από υλικό

Σημειώσεις χρησιμοποιούμε στην επιλογή

• Χαμηλή θερμοκρασία και χαμηλή πίεση: PVC ή PP εξοικονομεί κόστος

• Σπρέι ή άλμη: Χάλκινο ή ανοξείδωτο νίκες 316

• Υψηλή πίεση και θερμότητα: χυτοσίδηρο ή σώματα βαλβίδας ανύψωσης

• Dirty Media: Οι έλεγχοι μπάλας καθαρίζουν το κάθισμα καλύτερα από πολλά στυλ

Θαλάσσια γωνία: Ανοξείδωτα σώματα βαλβίδων από ανοξείδωτο χάλυβα Univalve για διαβρωτικό καθήκον στη θάλασσα. Για απομόνωση βλέπουμε συχνά μια βαλβίδα πύλης ανάντη. Για τον έλεγχο του backflow τοποθετούμε το check endstream. Για κωδικούς και προμήθεια, οι αναφορές βαλβίδων IMPA συντομεύουν τα βήματα RFQ.

Λίστα ελέγχου εγκατάστασης για αξιόπιστη λειτουργικότητα βαλβίδας ελέγχου

Τοποθεσία

• Κρατήστε την απόσταση από την εκκένωση της αντλίας. Οι σταγόνες αναταράξεων όταν μετακινούμε τη βαλβίδα μακριά από την αντλία.

• Ακολουθήστε τον κανόνα ευθείας. Αφήστε αρκετές διαμέτρους σωλήνων πριν από τους κυκλοφορητές, τους αγκώνες, τα μπλουζάκια, τα φίλτρα. Λιγότερο κουδουνίστρα, ομαλότερα καθίσματα.

Κρατήστε και όχι

Προσανατολισμός

• Έλεγχοι μπάλας: Τα κατακόρυφα λειτουργεί καλύτερα. Η οριζόντια ανάγκες ή ένα ελατήριο για το κλείσιμο.

• Έλεγχοι ανύψωσης ή εμβόλου: Οριζόντια εκτέλεση προτιμώνται για ευθυγράμμιση και σφιχτά καθίσματα.

Ταχεία

• Κατακόρυφη ανύψωση → Ελέγξτε την πρώτη επιλογή

• Οριζόντια, υψηλή πίεση → Ανυψωτική ή έμβολο στυλ

Ανάκαμψη

• Επαληθεύστε τις επιλογές πίεσης ρωγμών ταιριάζουν με τον βρόχο. Χαμηλό σύστημα ΔΡ → χαμηλή πίεση ρωγμών. Βρόχος υψηλής πίεσης → υψηλότερη ρύθμιση για σταθερή θέση.

• Παρακολουθήστε το δίσκο σε κανονική ροή. Χωρίς πτερύγια, χωρίς επαναλαμβανόμενη ποδηλασία. Αλλαγή μεγέθους αν βλέπουμε συνομιλία.

• Αποδείξτε το πλήρες και πλήρες κλείσιμο κάτω από τις αναμενόμενες σειρές πριν από την παράδοση.

Συχνές ερωτήσεις

Ε: Πόσο μακριά πρέπει να εγκατασταθεί μια αντλία;

Α: Αφήστε αρκετές ευθείες διαμέτρους σωλήνων από την απόρριψη. Αποφύγετε τους αγκώνες, τα μπλουζάκια, τα φίλτρα ανάντη.

Ε: Γιατί η βαλβίδα της βαλβίδας ελέγχου μου;

Α: Πιθανώς υπερμεγέθη. Ο δίσκος δεν μπορεί να σταθεροποιηθεί σε κανονική ροή. Αλλαγή μεγέθους ή αύξηση της πίεσης ρωγμών.

Ε: Θα σφυροκόπησε μια σιωπηλή βαλβίδα ελέγχου;

Α: Ναι. Τα σχέδια που δεν είναι Slam κλείνουν πριν από την αντιστροφή. Προσθέστε υδραυλικούς αποσβεστήρες για επιπλέον μαξιλάρι.

Ε: Μπορεί να εγκατασταθεί οριζόντια βαλβίδα ελέγχου μπάλας;

Α: Ναι, αλλά χρειάζεται backpressure ή ένα ελατήριο για να κλείσει. Η κατακόρυφη προτιμάται.

Ε: Οι βαλβίδες ελέγχου ανύψωσης/εμβόλου λειτουργούν κατακόρυφα;

Α: Συνήθως όχι. Εκτελούν καλύτερα σε οριζόντιες διαδρομές για καθοδήγηση με καθοδήγηση.

Ε: Τι είναι η πίεση ρωγμών και γιατί έχει σημασία;

Α: Ελάχιστη ανάντη πίεση για άνοιγμα. Ταιριάξτε με το σύστημα ΔP για να αποφύγετε απώλειες και φλυαρία.

Ελέγξτε τις βαλβίδες διατηρήστε τη ροή με έναν τρόπο και ασφαλή με ταχύτητα. Επιλέξτε έναν τύπο για την εργασία -swing για χαμηλή απώλεια, ανύψωση ή έμβολο για πίεση, μπάλα για συντρίμμια, σιωπηλός για τον έλεγχο σφυριών. Ταιριάζει με την πίεση ρωγμών στην κεφαλή του συστήματος, τα μέσα, το χώρο. Εγκαταστήστε το Smart: Σωστό προσανατολισμό, αρκετές ευθείες διαμέτρους από διαταραχές, χώρο για εξυπηρέτηση. Μέγεθος για να σταματήσετε την κουβέντα. Κάνετε καλά αυτά τα βασικά και το σύστημά σας τρέχει πιο ήσυχο, ασφαλέστερο, μακρύτερο - και κοστίζει λιγότερο για να διατηρηθεί.
